カスタマイズされた自動パンチングマシン

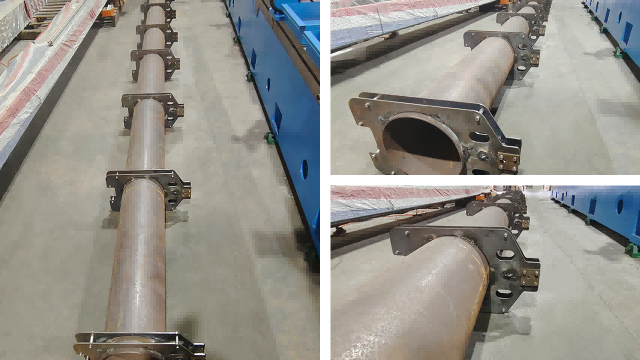

主梁溶接部の穴あけ加工に使用する装置です。

製品の説明

本装置は主梁溶接部の穴あけ加工に使用します。 PLC制御を採用し、自動処理と手動処理の2つの処理モードを備えており、2つの処理モードは自由に切り替えることができます。マニュアルモードには、クランプ機構のクランプと緩め、送り機構のジョギング、ステップドリル、早退を手動で制御する機能があります。自動モードは、スタートボタンを押すとクランプ機構の位置決めとクランプ、穴あけ、早退、クランプ機構の緩め、アンロード待機までを全自動で行う機能です。

使用環境要件:

パラメータ

労働環境

ストレージ環境

交通環境

温度

-10℃~40℃

-40℃~65℃

-40℃~65℃

湿度

5%~85%

5%~85%

5%~85%

高度

~5500m

~5500m

~5500m

Product パラメータ ․

プロジェクト

パラメータ

備考

装置サイズ

â¤ï¼20000×9000×5000mmï¼L W H

付属機器を含む

処理効率

単一メインビーム処理時間 (ロードおよびアンロードを含む) ≦ 4 分 (パンチング時間 < 2 分、ロードおよびアンロード時間 ≦ 2 分)

/

オペレーター

1名

補助要員を除く

パワー

â¤20000w

/

メンテナンスパフォーマンス

メンテナンスフリーまたはメンテナンスが容易で、部品の互換性が良好です

/

不良率

â¤0.3%

機器が原因

電源

三相4線 AC380V±10%、50Hz±2%

顧客の地域要件に従ってカスタマイズされ、電気部品は輸出基準を満たします

/

空気源要件

パイプライン末端圧力≦0.7MPa

/

位置決め精度

?0.02mm

/

繰り返し位置決め精度

?0.008mm

/

制御システム

PLC 制御、タッチスクリーン付き

/

購入したコンポーネント

優先コンポーネントには、台湾または海外の主流ブランドを使用する必要があります

/

耐用年数

耐用年数は 10 年以上です。摩耗部品のリストとメンテナンスおよび交換サイクルが必要です

/

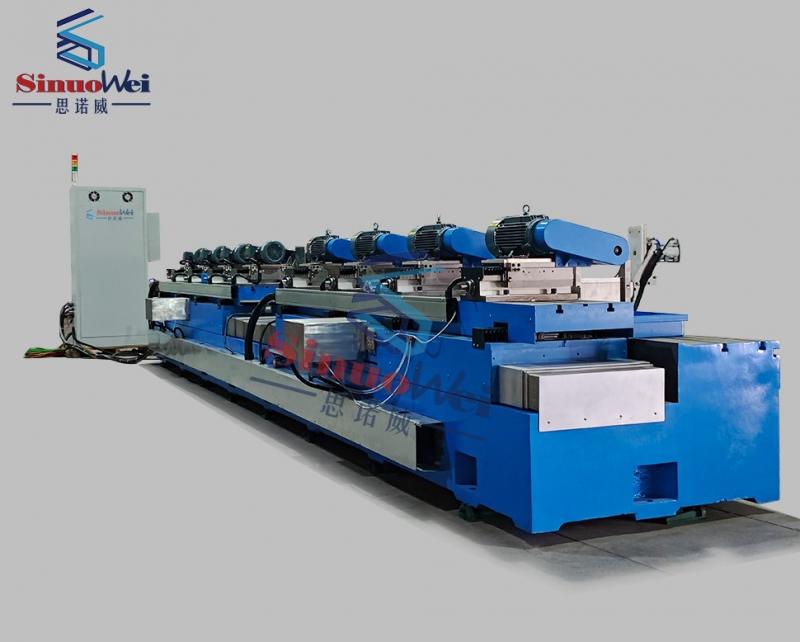

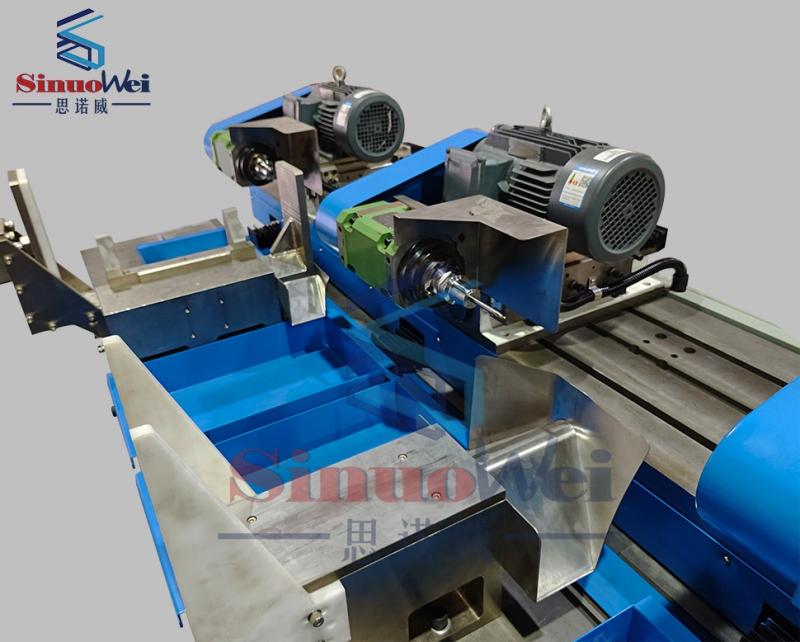

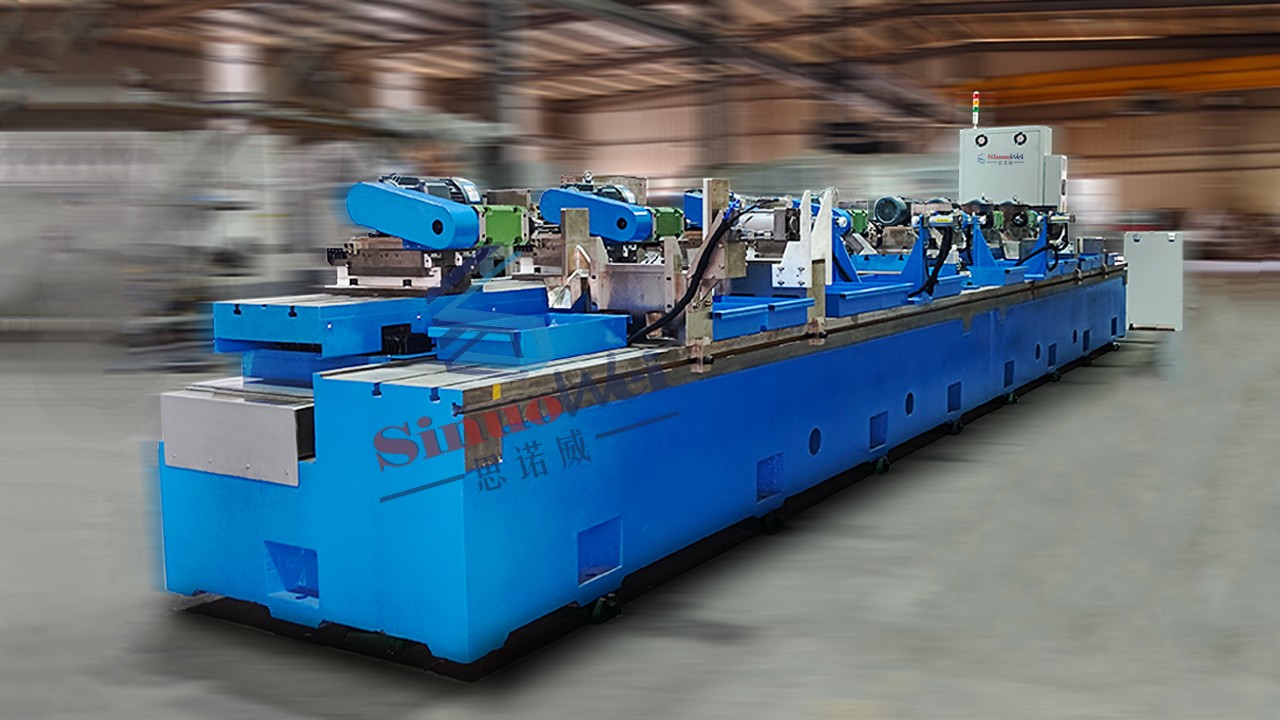

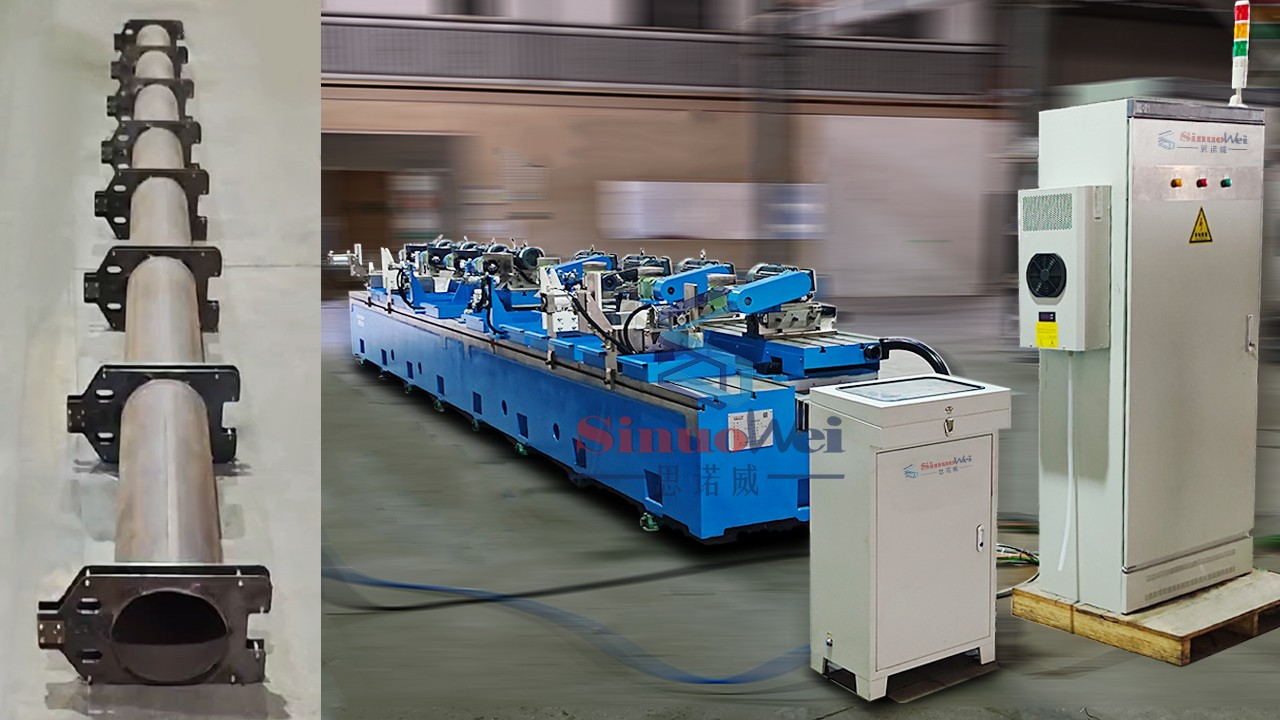

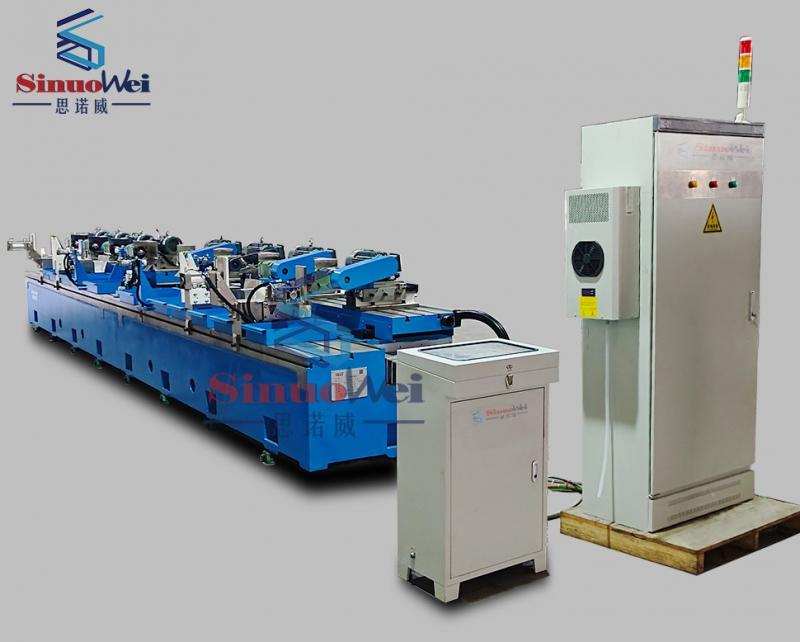

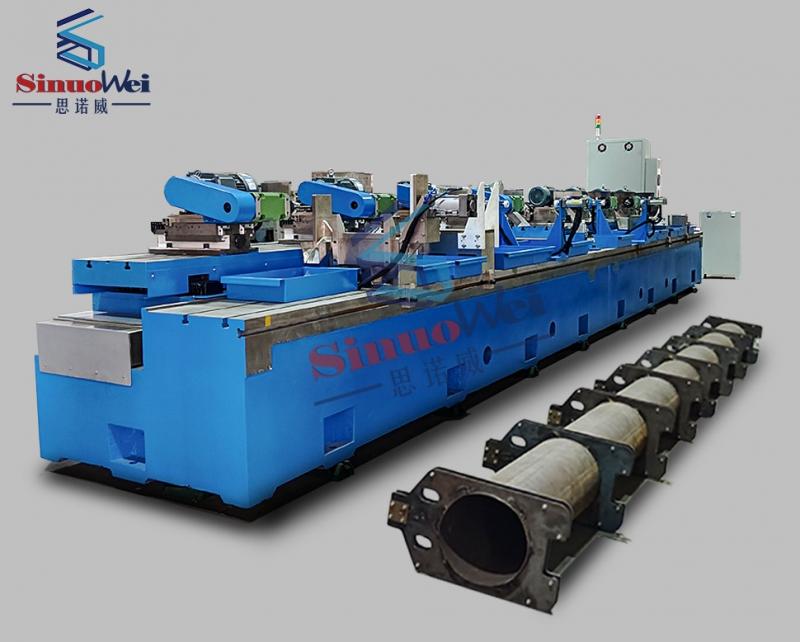

マシンショー:
